【船机帮】康明斯PT燃油系统介绍(一)
2022-07-23
船机故障心莫慌，遇事不决船机帮

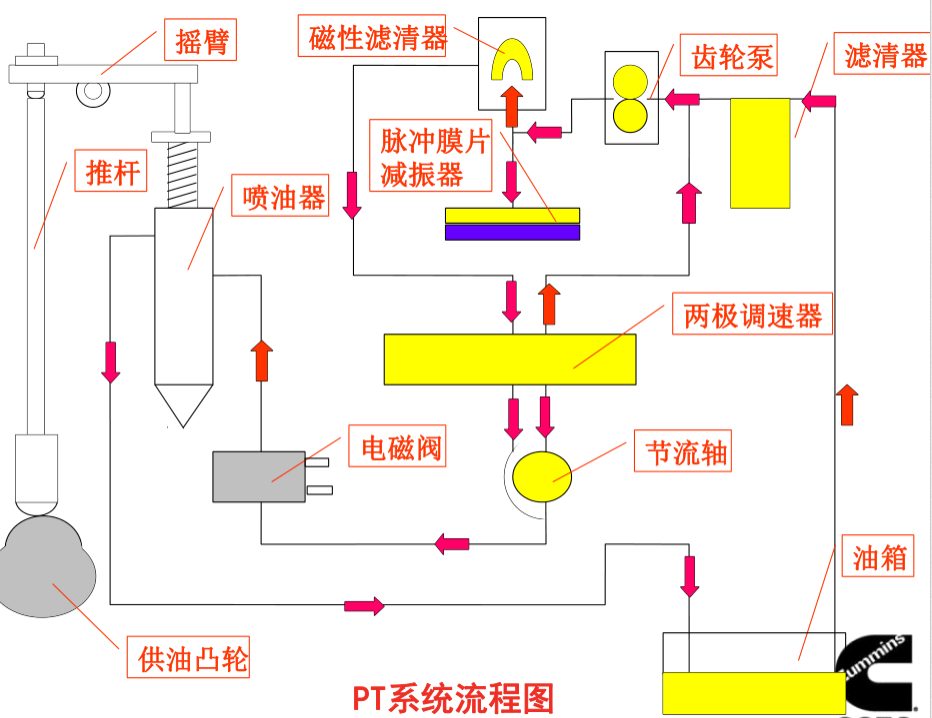

PT系统流程图

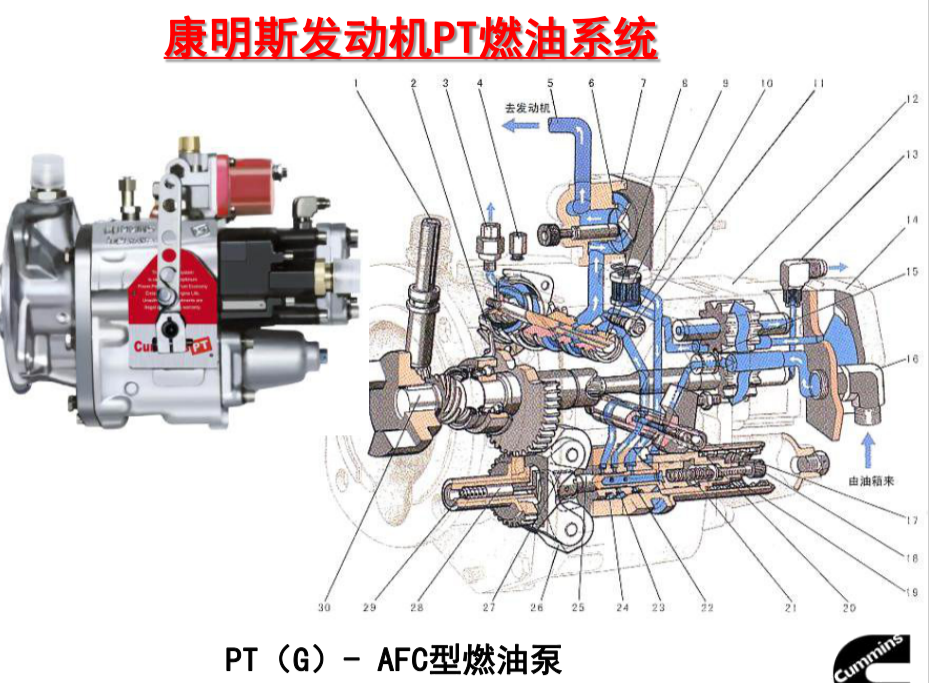

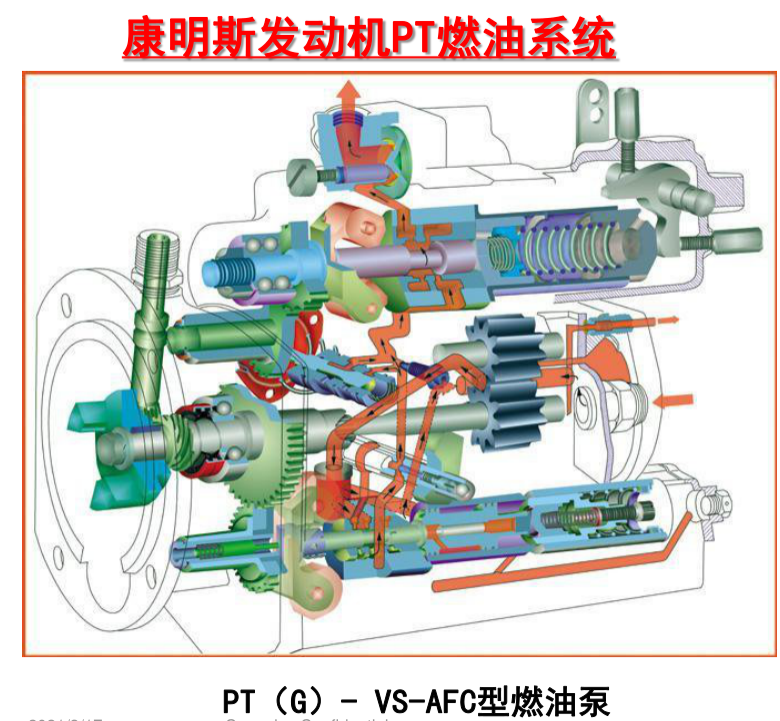

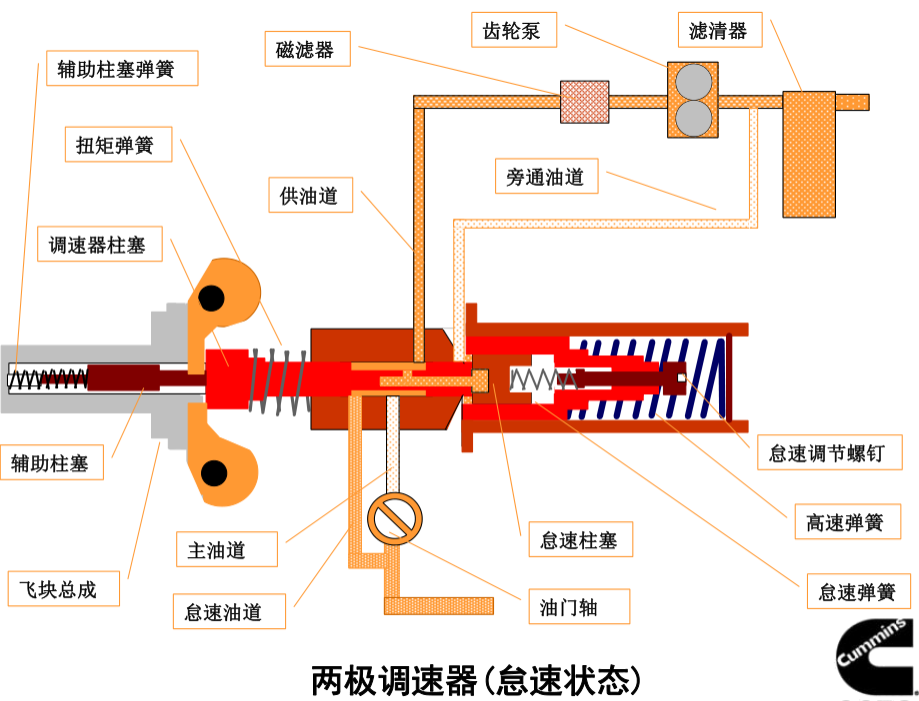

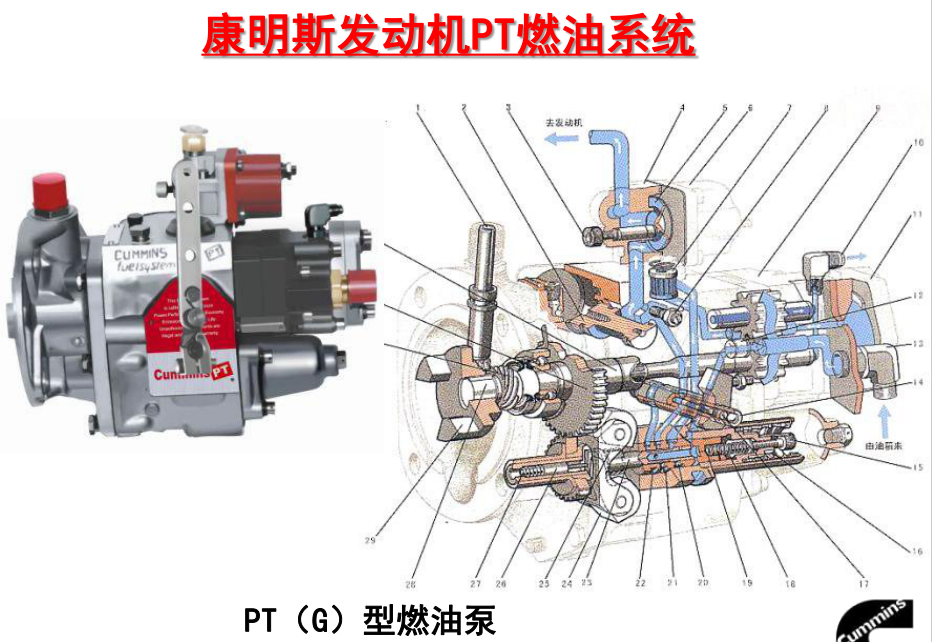

PT喷油泵原理图

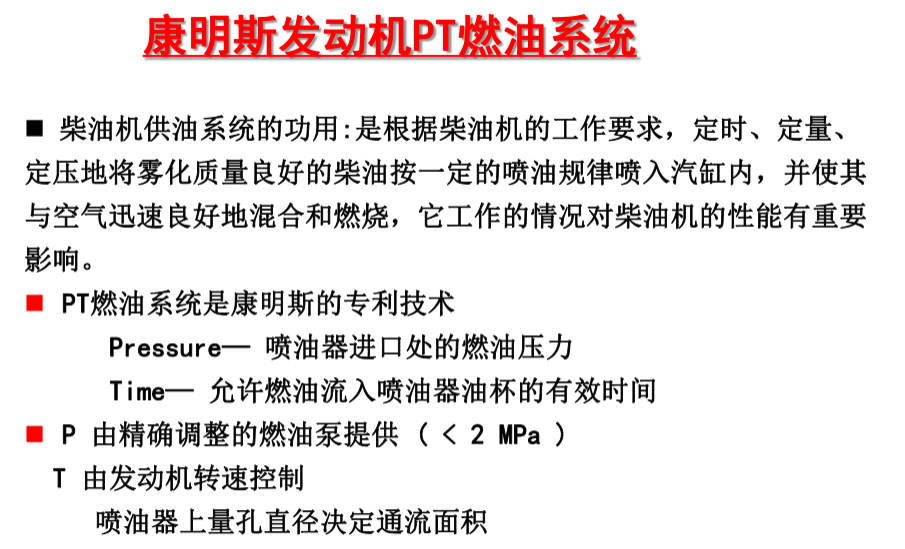

■燃油系统的功能
定时、定量地将雾化好的柴油按一定的喷油规律喷入汽缸内，并使其与空气迅速良好地混合和燃烧。

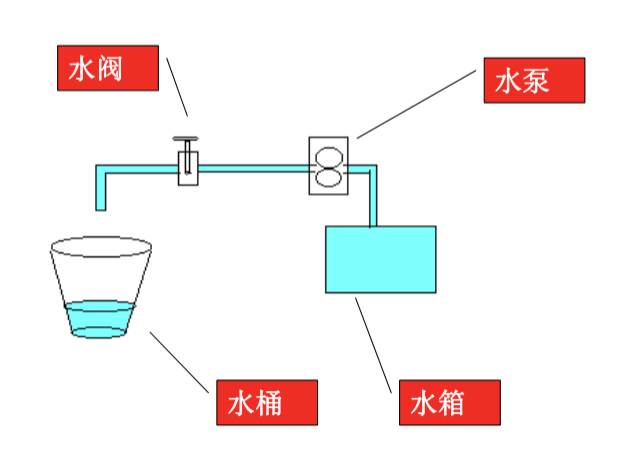

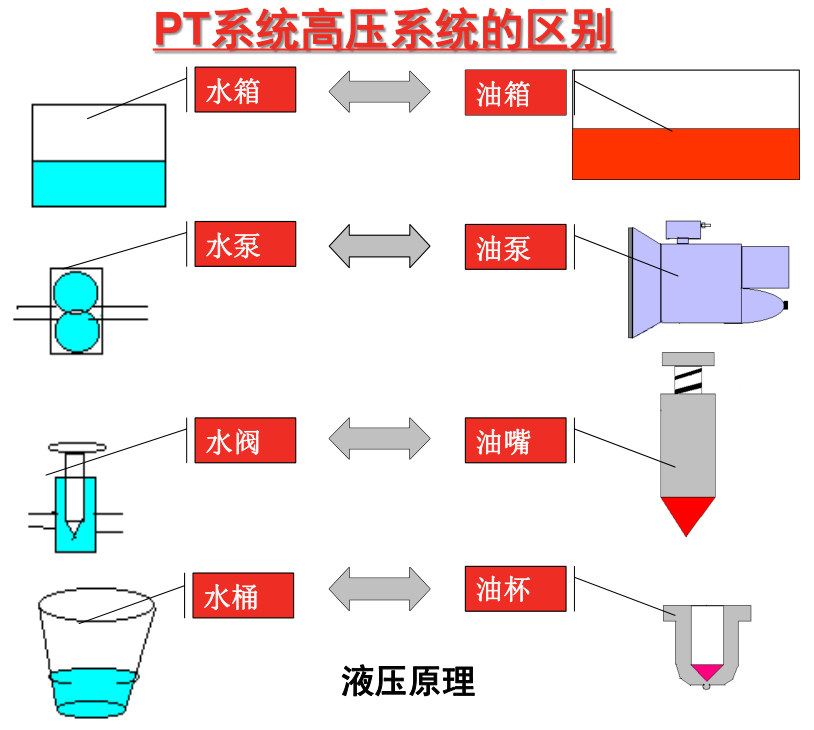

■液压原理
1.在充满流体的系统中，任何压力的变化立即等量的传到整个系统。
2.流体通过某一截面的流量与流体压力、允许通过时间和通过的截面面积正比。
3.若通流时间和通流截面不变其流量与其压力成正比例;若压力和截面不变其流量与时间成正比例;若压力和时间不变则流量与截面成正比例。即: Q∞P*T*A
PT燃油系统的组成及流向

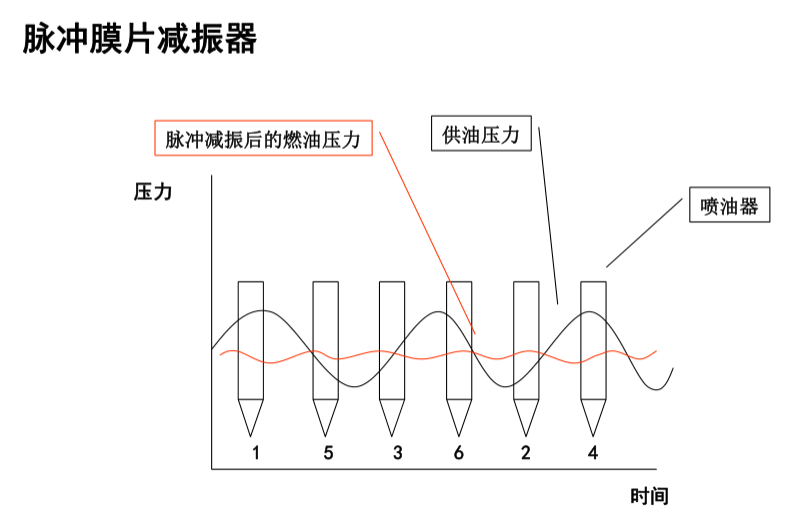

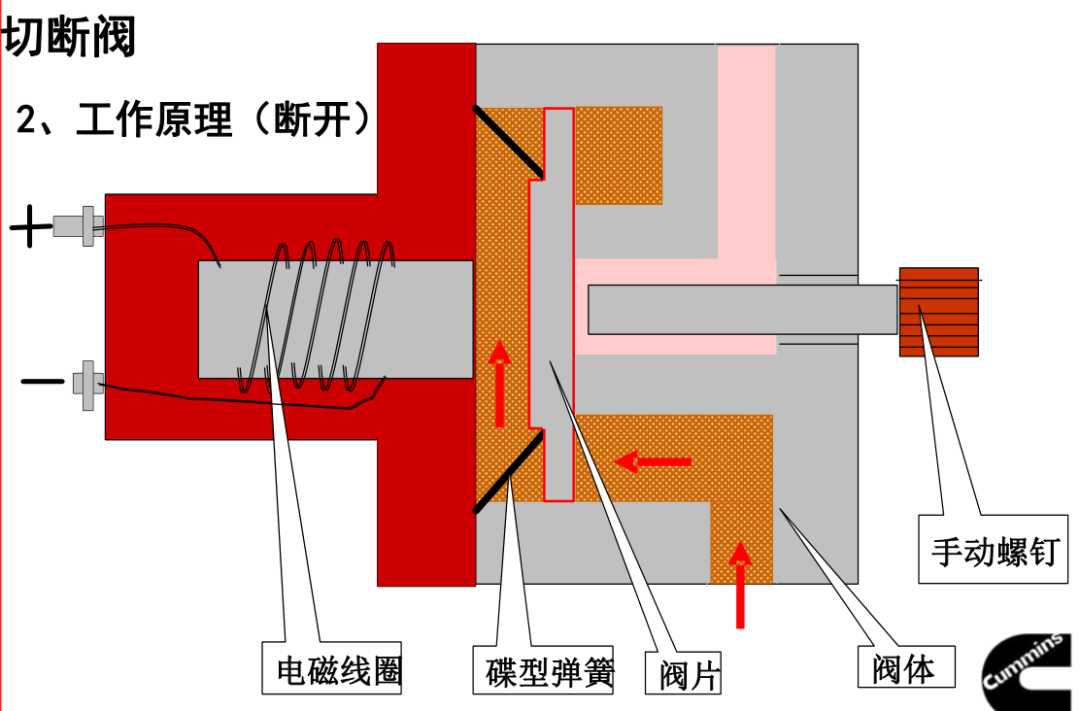

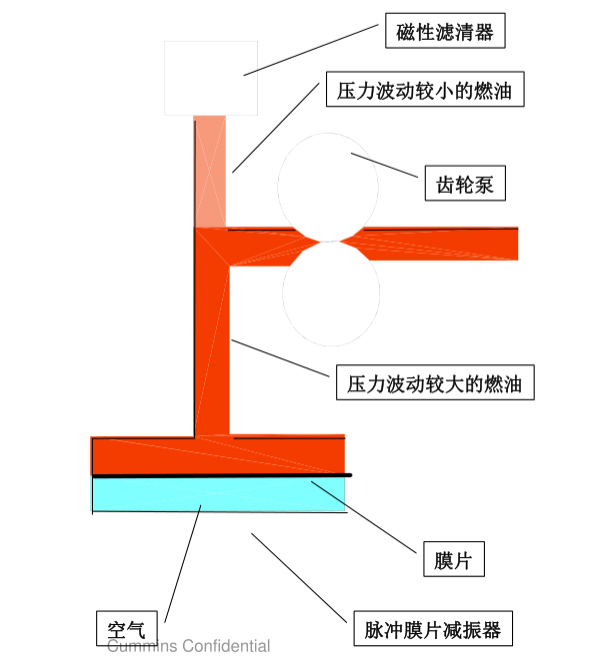

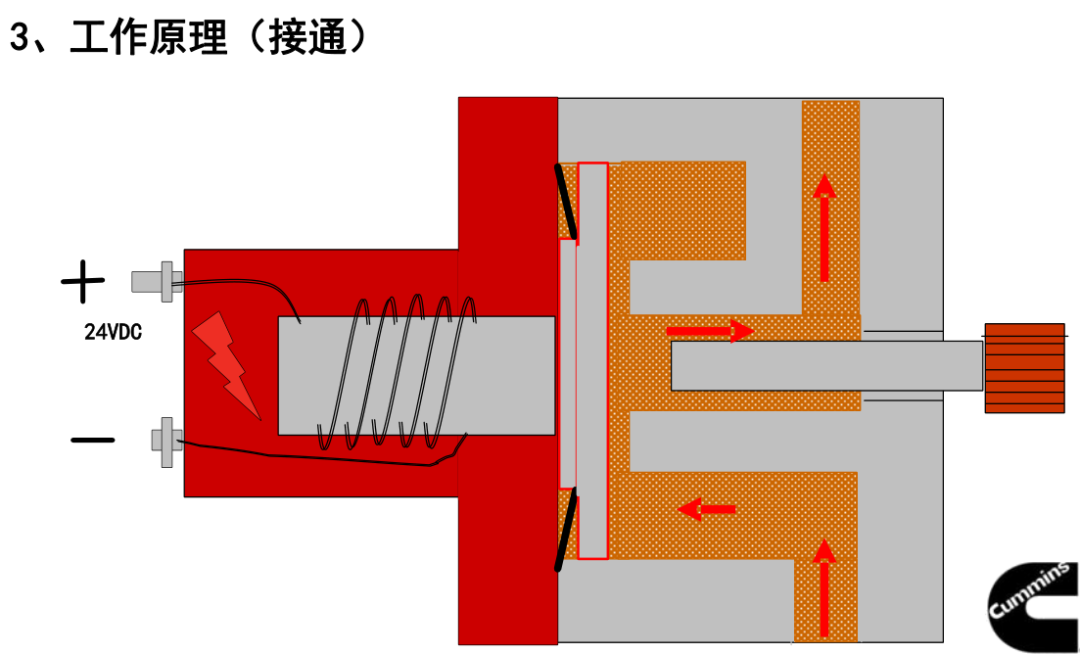

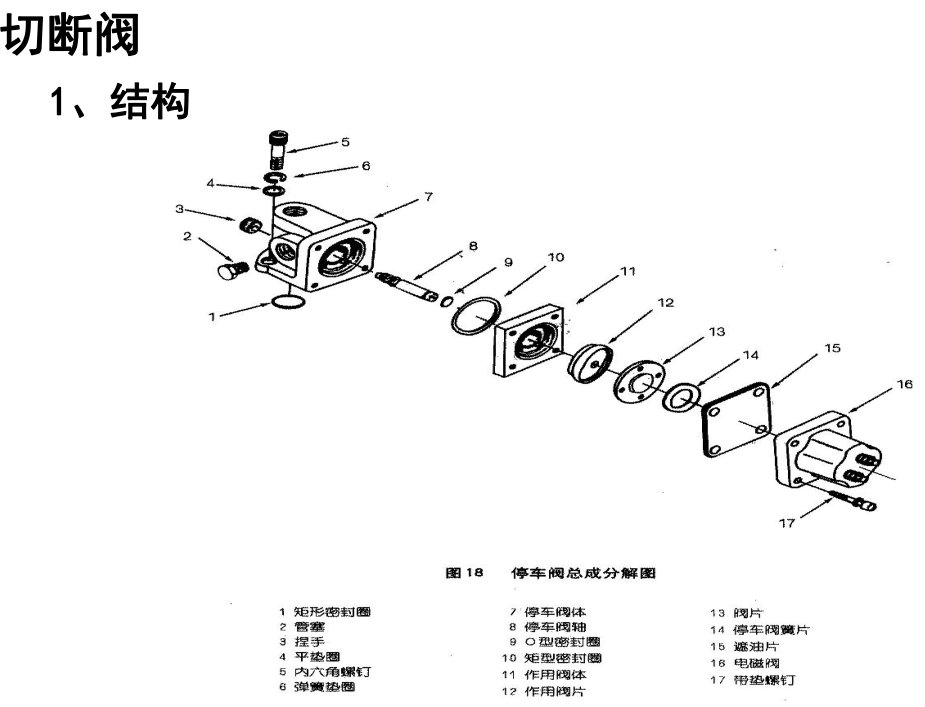

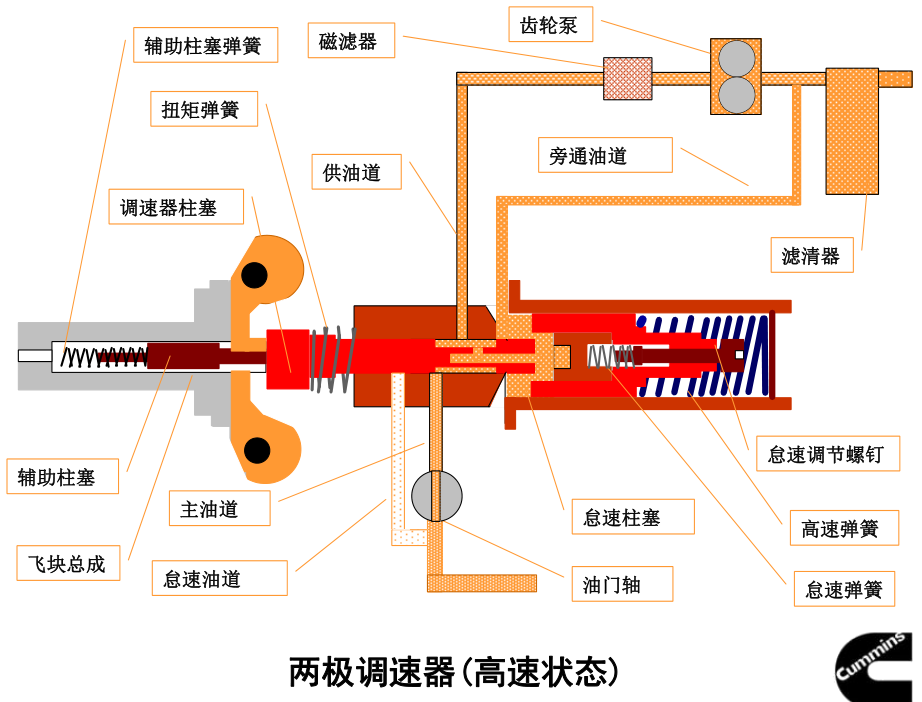

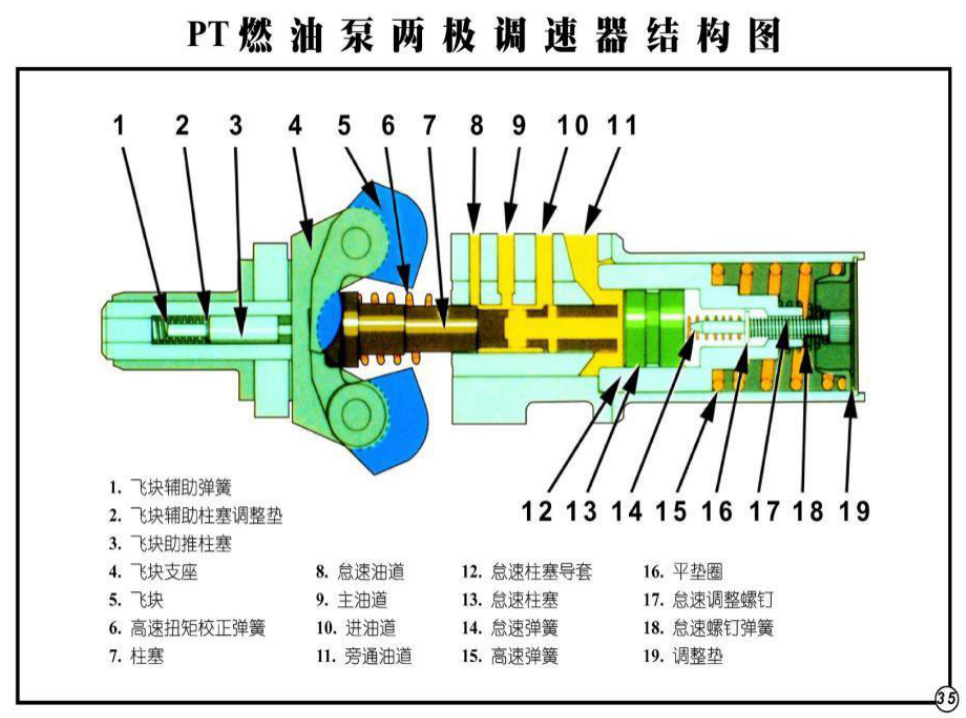

PT燃油系统的基本结构形式它由油箱、燃油滤清器、PT燃油泵、低压输油管、喷油器、摇臂、推杆、喷油凸轮和回油管等组成。其中: PT燃油泵又包括:齿轮泵、磁性滤清器、脉冲膜片减振器、两极调速器、节流轴、电磁阀等。

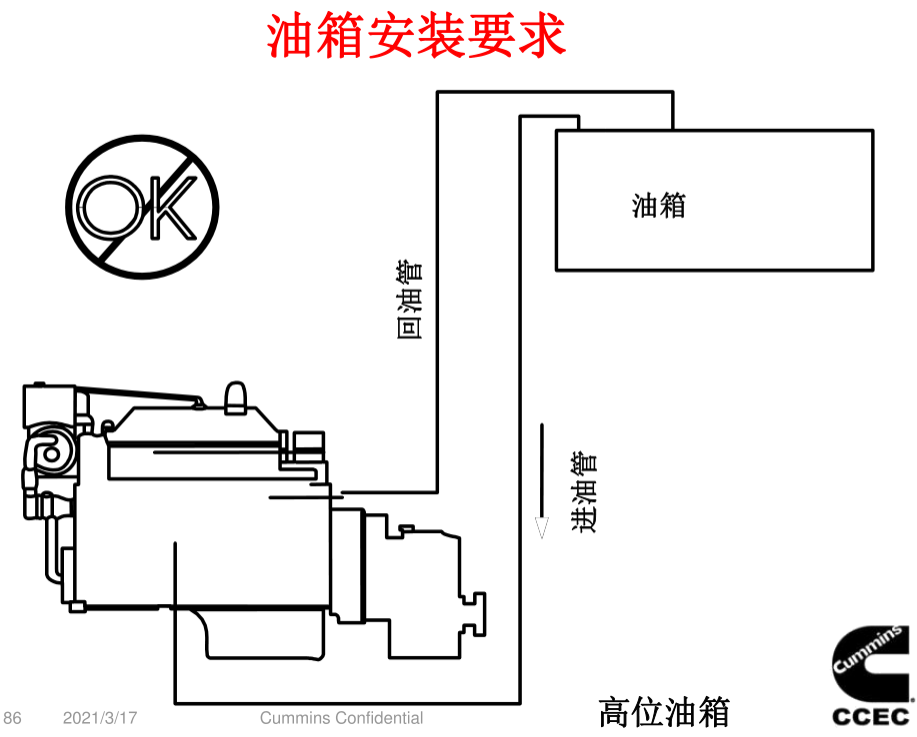

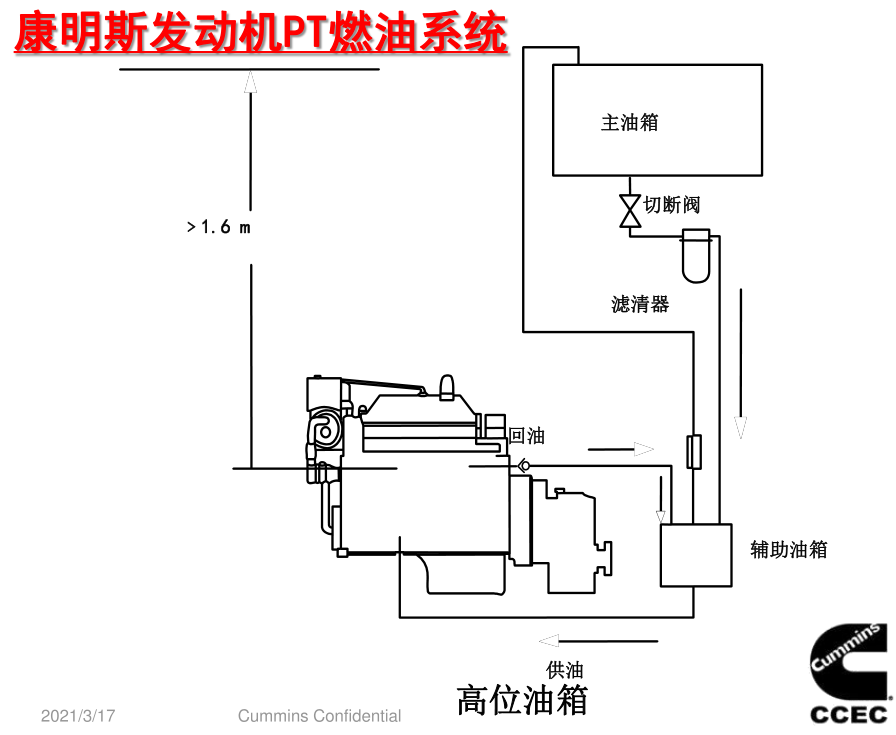

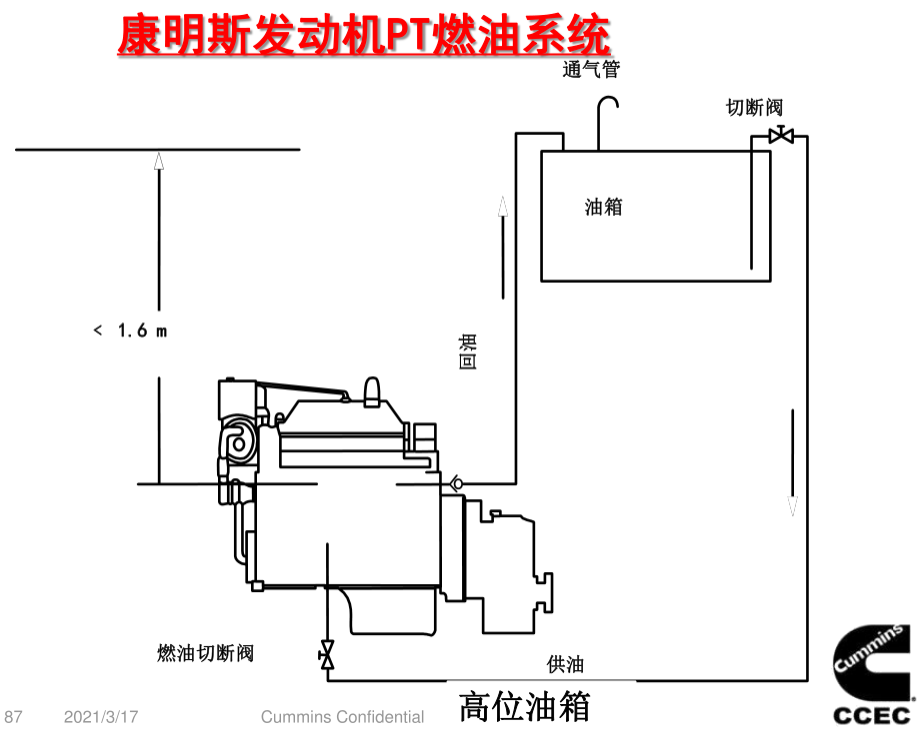

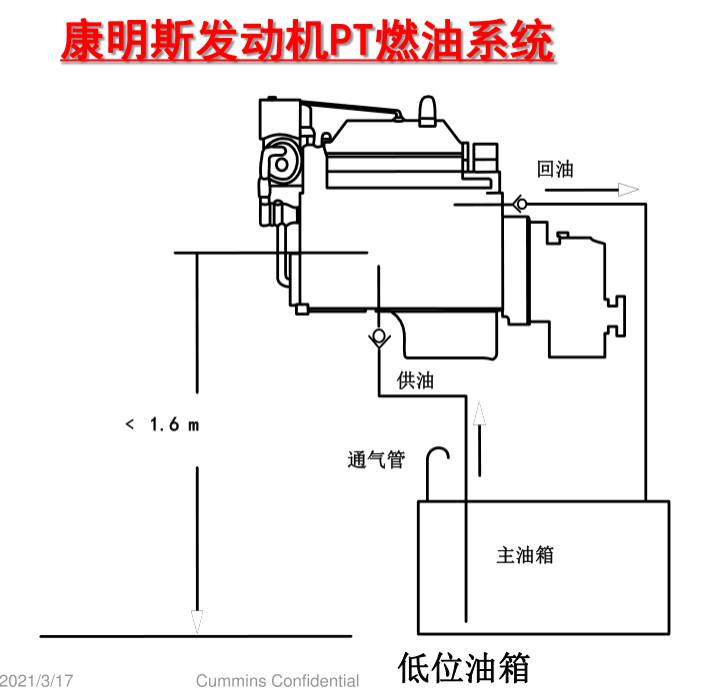

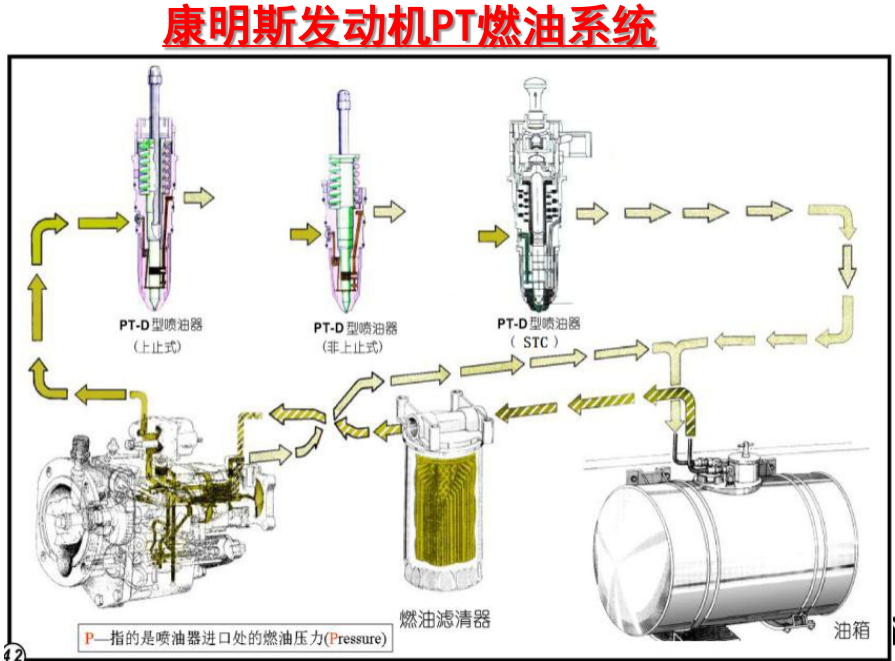

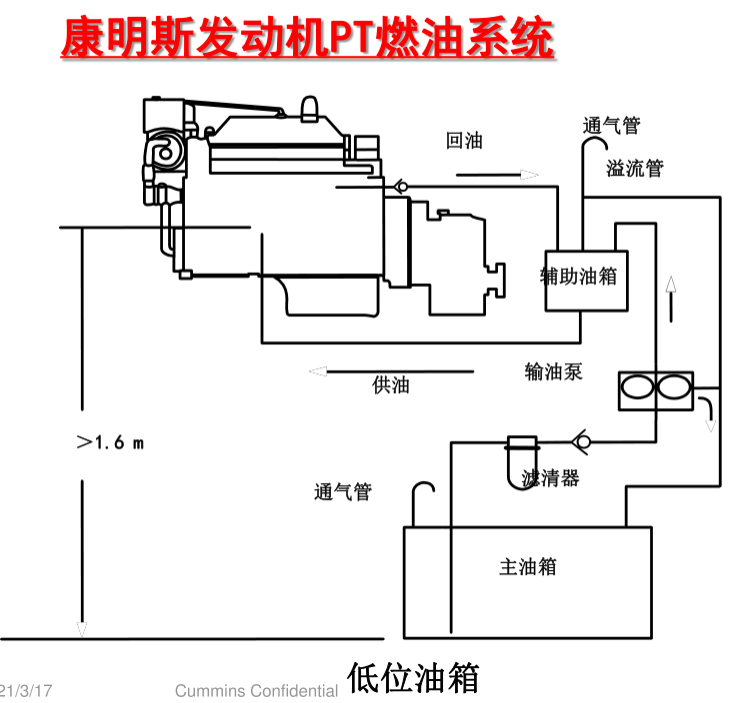

发动机燃油流程图
燃油泵将燃油从油箱中吸起，经过滤清、调速器等送到喷油器，根据PT系统的设计，PT泵供给喷油器的燃油将有80%左右在工作中经喷油器又回到油箱，主要起冷却和润滑喷油器，并防止寒冷气候时燃油冻结及将PT系统里的空气带回油箱排掉的作用。

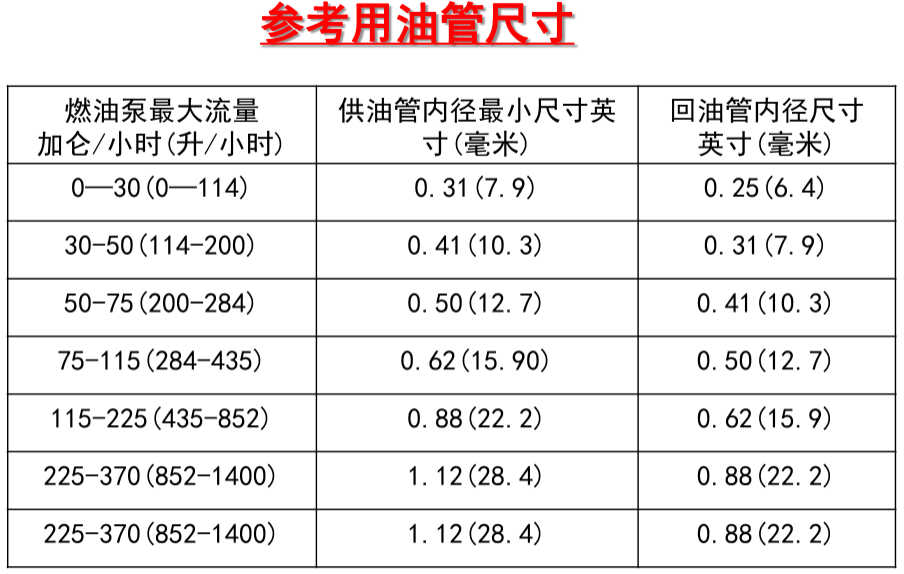

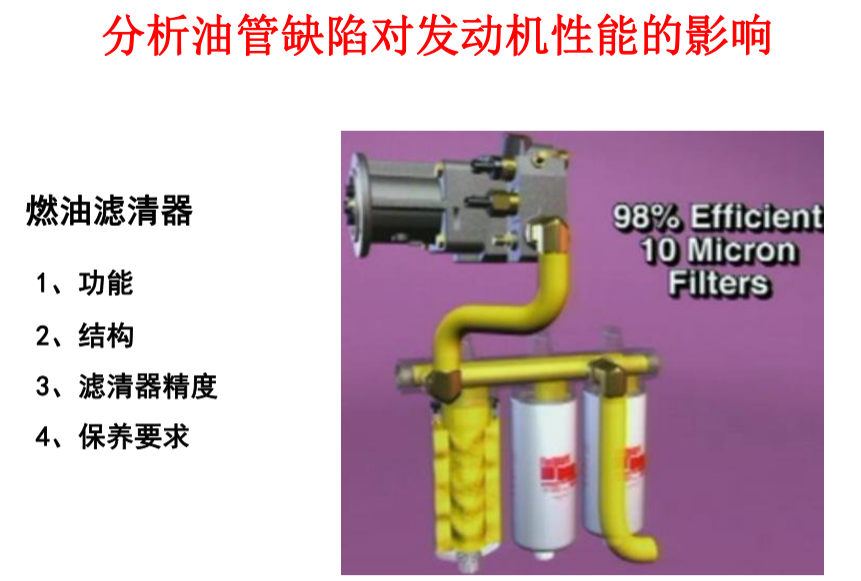

•分析油管缺陷对发动机的性能影响

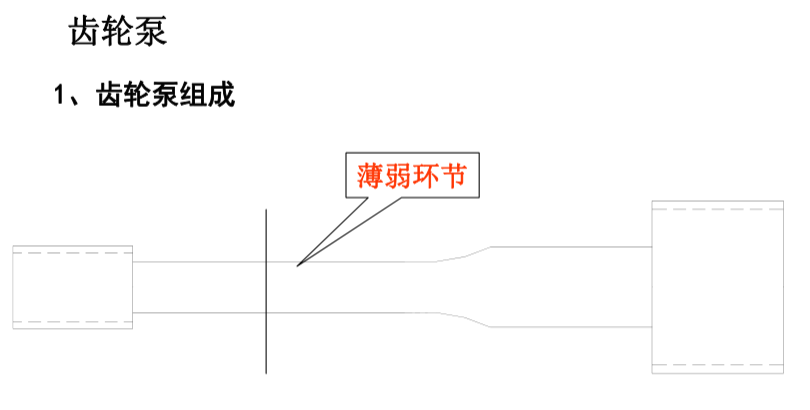

主动齿轮驱动轴
PT燃油泵具有两个功能：

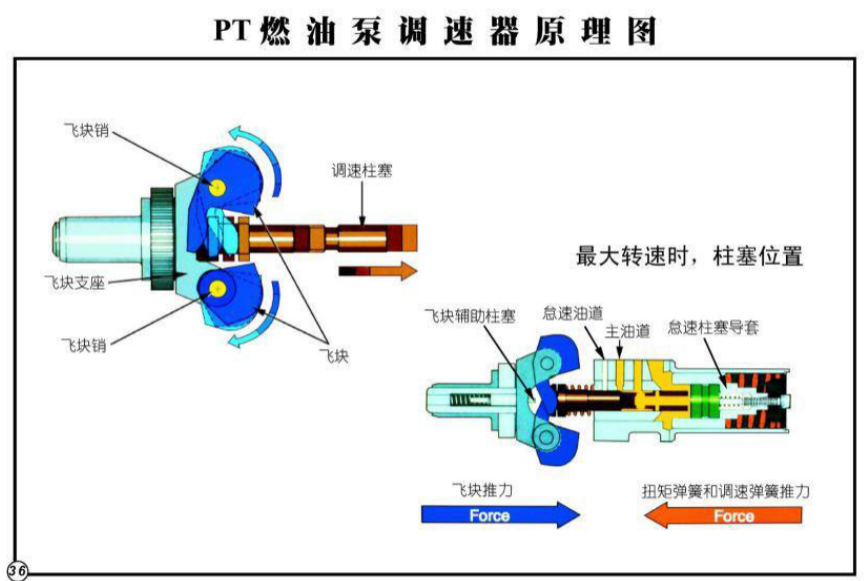

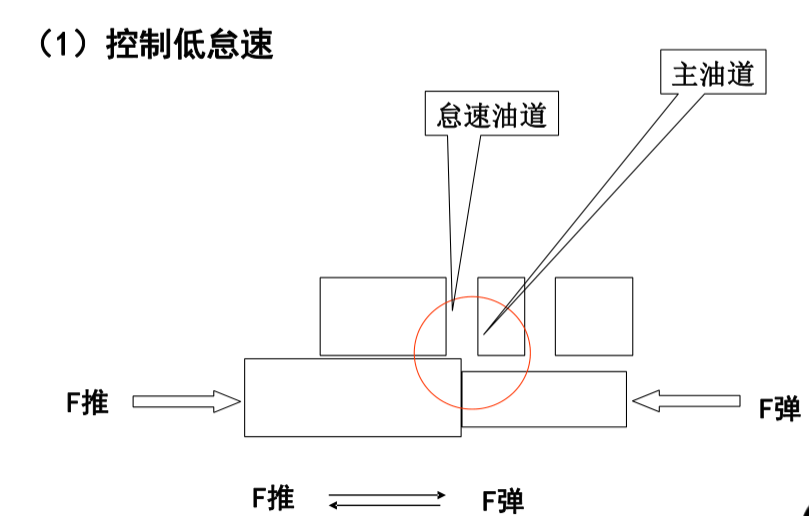

1、速度控制

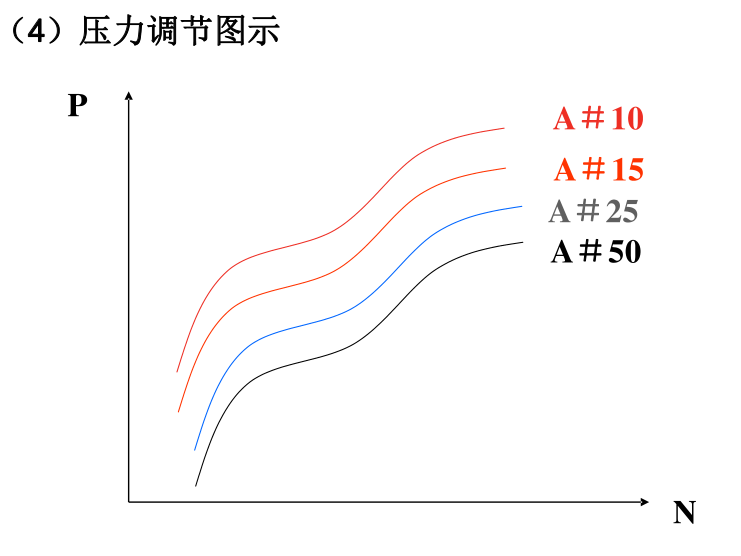

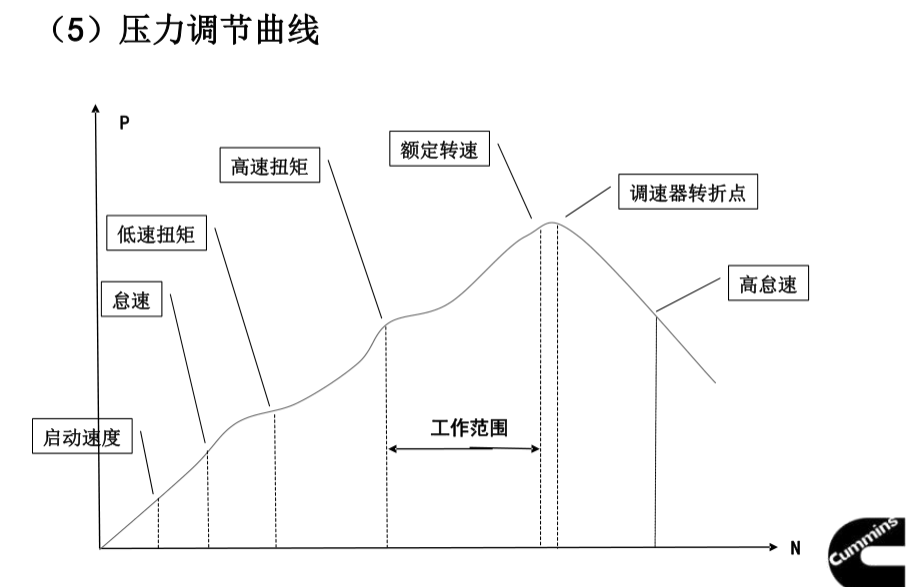

2、压力控制
未完待续
